一、主要防爆标准

　　本产品符合GB 3836.1-2010爆炸性环境 第1部分：设备 通用要求、GB 3836.8-2014 爆炸性环境 第8部分：由 “n”型保护的设备、GB 12476.1-2013 可燃性粉尘环境用电气设备 第1部分：通用要求、GB 12476.5-2013 可燃性粉尘环境用电气设备 第5部分：外壳保护型“tD”的技术要求，及其它相关标准。

　　二、适用危险区域

　　本产品适用于工厂企业中具有危险区1区﹑2区，ⅡA、ⅡB、ⅡC类，T1～T5组爆炸性气体环境、适用于工厂企业中具有21区、22区，T1～T5组可燃性粉尘/空气混合物场所、及可能同时出现或分别出现可燃性气体和可燃性粉尘的环境。

　　三、主要技术参数

　　a)防爆标志: Ex nRC II T3~T4 Gc;Ex tD A21 IP66 T195℃/T130℃;

　　b)防护等级：IP66;

　　c)电源：AC220V/AC230V 50HZ/60HZ;

　　d)光源种类及功率：

　　高压钠灯：N400、N250、N150、N100、N70;

　　金卤灯：J400、J250、J175、J150、J100、J70;

　　高压汞灯：G400、G250、G175;

　　无极灯：QL150、QL120、QL80。

　　e)防腐等级：WF2

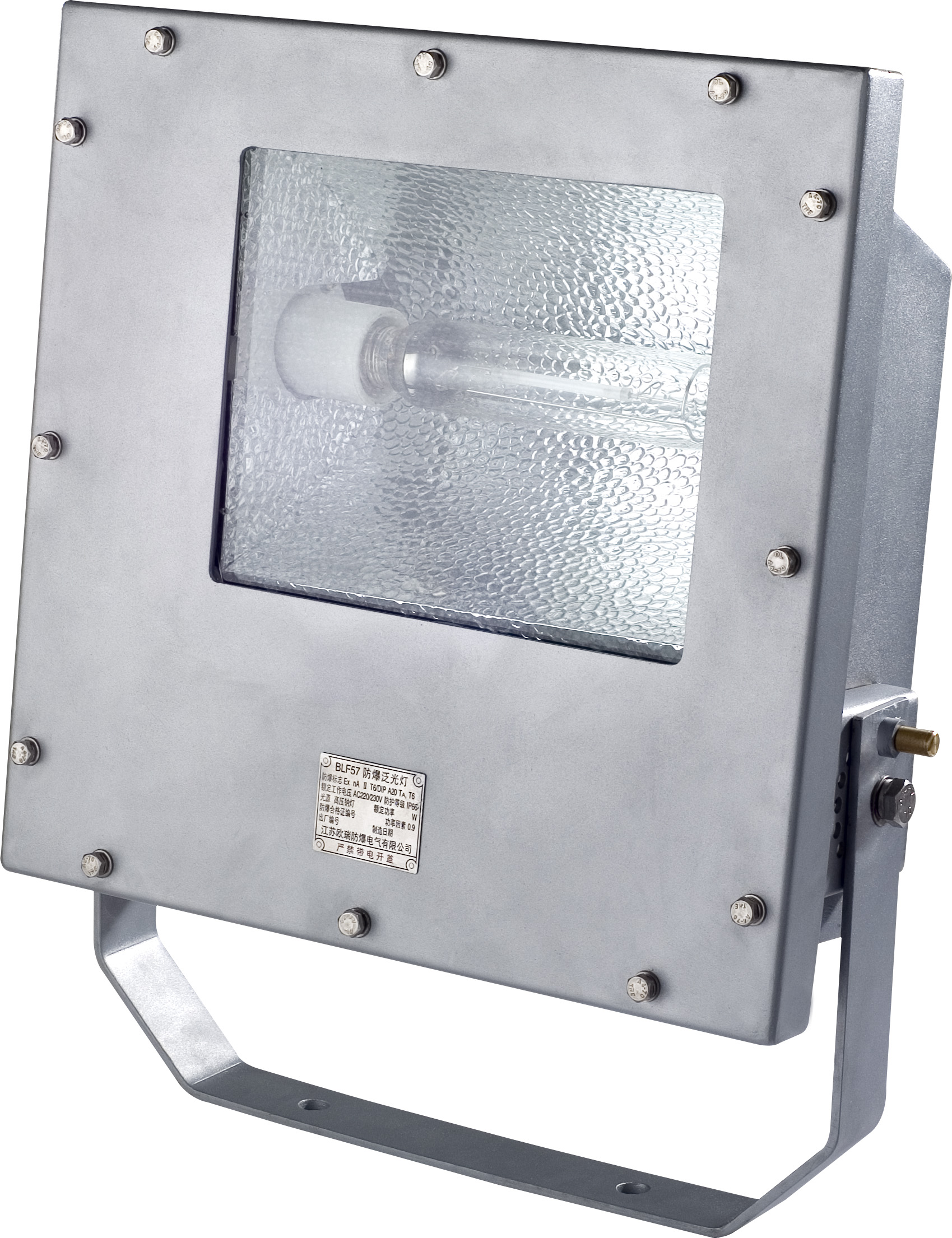

　　四、产品结构描述

　　外壳采用碳钢、不锈钢折弯焊接而成，强度好。外表面经抛丸后聚脂静电喷塑处理，防腐蚀性高，防腐等级WF2.

　　透明材质为抗机械冲击(抗4J)、耐热(>200°C)钢化玻璃,防眩光，高透光性。

　　反光器采用高纯铝材质，表面抛光后电极氧化处理，高反光率。

　　密封垫采用耐热、耐寒、耐酸及抗老化硅橡胶制成，高密封性能。

　　外露紧固件采用不锈钢SS304。灯座：E40。

　　灯具与镇流器箱为整体式结构，进线方式可以为钢管或电缆布线，进线口螺纹为G3/4”;箱盖采用紧固件不脱出结构，箱盖与箱体之间设有铰链结构，方便施工与确保安全。

　　五、内部配置

　　本产品光源采用飞利浦、欧司朗或亚明品牌，镇流器、触发器采用与光源特性配套产品，并配有功率补偿电容，在灯具正常工作的情况下灯具启动快，效率高。金卤灯显色指数不低于85Ra，高压钠灯显色指数不低于25Ra。

　　灯具及镇流器箱内引接线采用接线端子，并设有专用接地端子。

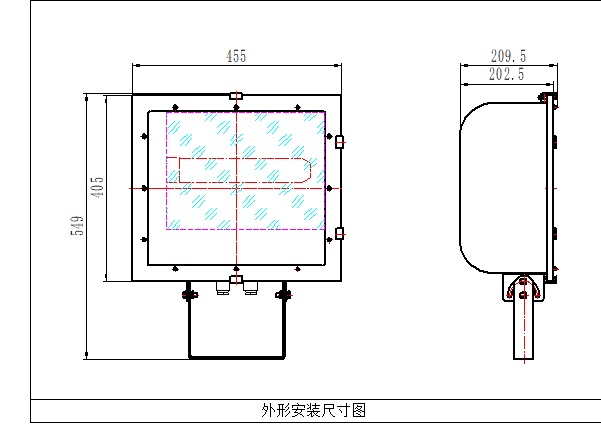

　　六.外形

　　图2

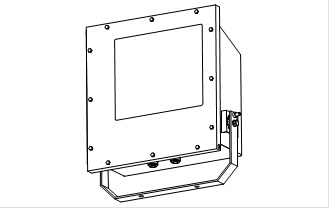

　　七.三维示意
